Ako pohodlne a rýchlo previesť pomer dB na výkon a opačne

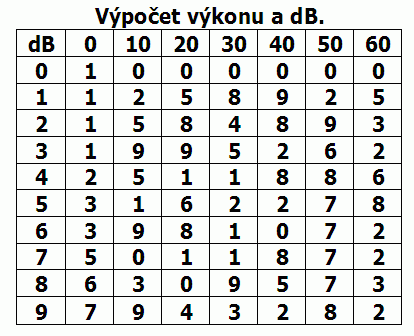

Tabuľka na prevod výkonu na dB a opačne

S pomocou tejto tabuľky môžeme veľmi rýchlo zistiť pomery výkonov od 0 dB do 69 db. Takisto môžeme zistiť pomery výkonov od 1:1 a až do 1:8 miliónov.

V prvom rade musíme dávať veľký pozor na desatinnú čiarku, ale ináč je používanie tabuľky veľmi jednoduché. Tento malý článok som našiel v cq-DL 4/78, strana 168.

Niekoľko príkladov na používanie tabuľky:


1. Akému pomeru výkonov zodpovedá zosilnenie +7dB?
Vyhľadáme v hornej linke 0 dB a v ľavej kolónke 7 dB, čo nám dá 07dB. Desatinná čiarka sa bude nachádzať vpravo od 07 dB, alebo medzi 0 dB a 10 dB horného riadku.
Výsledok je číselnom poli vpravo od +7 dB = 5,011872 násobné zosilnenie výkonu.

2. Aký pomer výkonov zodpovedá +13 dB zosilneniu?
Vyhľadáme v hornej linke 10 dB a v ľavej kolonke 3 dB, čo dá spolu 13 dB. Desatinná čiarka je vpravo od 13 dB, alebo medzi 20 dB a 30 dB.
Výsledok je číselnom poli vpravo od +13 dB = 19,95262 násobné zosilnenie výkonu.

3. Akému pomeru výkonov zodpovedá útlm -25 dB?
Horná linka 20 dB, ľavá línia 5 dB. Desatinná čiarka je medzi 20 a 30 dB. Výsledok je -25 dB = 316,2278 násobný útlm.

4. Akému pomeru výkonov zodpovedá útlm -48 dB?
Horná linka 40 dB, vľavo 8 dB. Desatinná čiarka medzi 40 dB a 50 dB. Odčítame v číselnom poli -48 dB = 63 095,73 násobný útlm. Výkon je utlmený v pomere 1:63095.

Výpočet dB z pomeru výkonov:
1. Výkon bol zväčšený 350 krát. Koľko je to dB?
Vyhľadáme v tabuľke číslo 350. Nájdeme len 316 a 398, naše číslo leží medzi nimi. V tretej kolonke čísla 316 hore nájdeme číslo 20, vľavo nájdeme číslo 5. Takže pomer výkonov je 20+5 = 25 dB.

2. Výkon bol zväčšený 20.000 krát. Koľko je to dB?
Vyhľadáme číslo 20.000, najbližšie je 19.952, v poslednej kolónke nájdeme 40 dB a vľavo 3 dB. Výsledok je 40 + 3 = 43 db.

3. Výkon bol utlmený 1:13.600. Koľko dB je útlm?
Vyhľadáme 13.600 v číselnom poli. Najbližšie leží 12589. Hore dostaneme 40 dB, vľavo dostaneme 1 dB, čiže 40 + 1 = - 41 dB.

4. Výkon je utlmený 650 000 krát. Koľko je to dB?
Vyhľadáme číslo 650 000 v číselnom poli. Najbližšie leží 630 957, hore je 50 dB, vľavo je 8 dB, výsledok je 50 + 8 = - 58 dB.

HB9CSM/OM2CS
