QSK CW QRP Transceiver 2W TY40a OM3TY


Dva mesiace pred letným pretekom Originál QRP04 som premýšľal som o tom, s akými zariadeniami budem vysielať. Doteraz som mal k dispozícii DOB80 na 80m, Norcal20 a NAXOS20 na 20m. Vlastním aj FT-7, viac ma však baví vysielať na zariadeniach, ktoré si sám postavím. FT-7 viacmenej využívam na 80m SSB.

Na internete som pred časom objavil zaujímavé zapojenia qrp transceiverov Minowa Makotu 7N3WVM. Vo svojich zapojeniach používal zaujímavé IO, FM prijímača TA7358 v puzdre SIP9. Majú samostaný vstupný zosilňovač a pracujú s napätím v rozsahu od 1,6V do 6V. Je výhoná aj ich cena. Sú päťnásobne lacnejšie, ako NE602. To ma inšpirovalo postaviť malý trx s výkonom do 2W.




Schéma zapojenia
Zvuk č.1, 175 kB MP3
Zvuk č.2, 175kB MP3

Použité súčiastky.
Súčiastky nie sú kritické. Sám som použil väčšinou vypájkované súčiastky z rôznych vyradených zariadení. Hlavne kondenzátory, odpory.a tranzistory.
Na mieste cievok L2, L3, L4, L5, L9 a L10 som použil neznáme vypájkované cievky v plechových pájkovateľných krytoch rozmeru 7,5mm. Cievky sú ladené dutým jadrom. To je jedno riešenie.
Druhé riešenie spočíva v náhrade MF transformátočekov Toroidnými jadrami + Cx. Chcem upozorniť na to, že alternatívne hodnoty počtu závitov toroidných cievok sú informatívne. Doladenie si každý musí spraviť sám.

L2 - 5uH 2z/35z materiál T37-2 0,25mm
2z/23z N05-6,3 0,25mm
2z/32z N02-6,3 0,25mm
L3, L4, L9, L10 - 5uH 35z T37-2 0,3mm
23z N05-6,3 0,3mm
32z N02-6,3 0,25mm
L5 - 15uH 61z T37-2 0,20mm
57z T44-2 0,20mm
42z N05-6,3 0,25mm
31z N05-10 0,30mm
L13,14 - 1,2uH 11z N05-6,3 0,30mm
7z N05-10 0,30mm
TR1, L11 H6-6,3 0,40mm


Cx1,2,3,4,5,6 50pF
C5,7,11,12,39,41 82pF

Na pozícii L1, L6, L7, L8, L12 som použil bežné axiálne zalievané tlmivky.
Q1 je možno nahradiť tranzistormi typu KC, BC.. atď.
Q6 je možno nahradiť typom KSY34, 2N2219, 2N3866, 2N4427 apod.





Vhodné je používať ruské vojenské 50 ohmové slúchadlá, ktoré sú zároveň ako nf filter, pretože pracujú v pásme okolo 4000Hz. Vyskúšal som desiatku rôznych slúchadiel a práve tie ruské vojenské dosiahli v mojich testoch najlepšie výsledky.

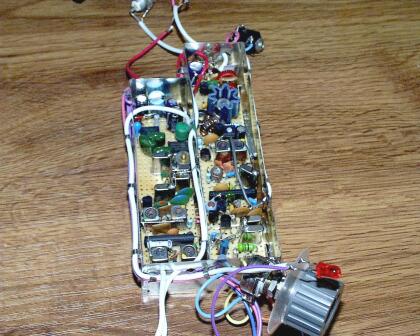

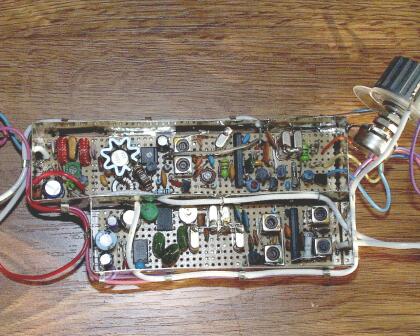

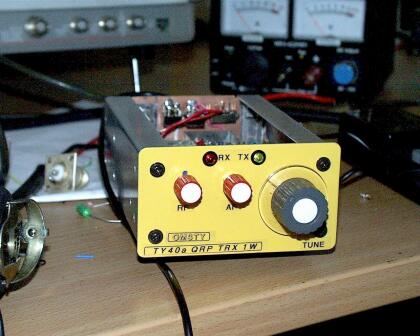

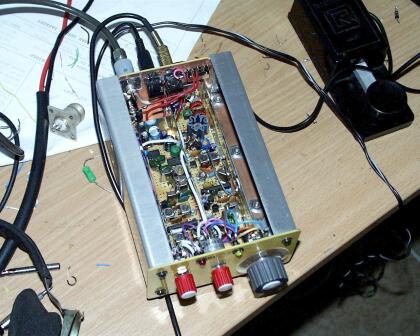

Celý tranceiver je postavený na univerzálnych doskách plošných spojov, umiestnený do vlasnoručne vyrobenej krabičky z hliníkového plechu a cuprextitu.



Testovanie
Transceiver som nastavoval na profesionálnom spektrálnom analyzátore.

Citlivosť Rx pri MF filtri 400Hz som nameral 0,25uV a potlačenie harmonických PA/2W okolo 52dB.

Odber prúdu zo zdroja pri RX = 26mA a TX/2W asi 240mA.

Vláďa OK1SVB prísľúbil návrh plošných spojov. Dúfajme, že v čo najkratšom čase?.

Alex, OM3TY, 72.
